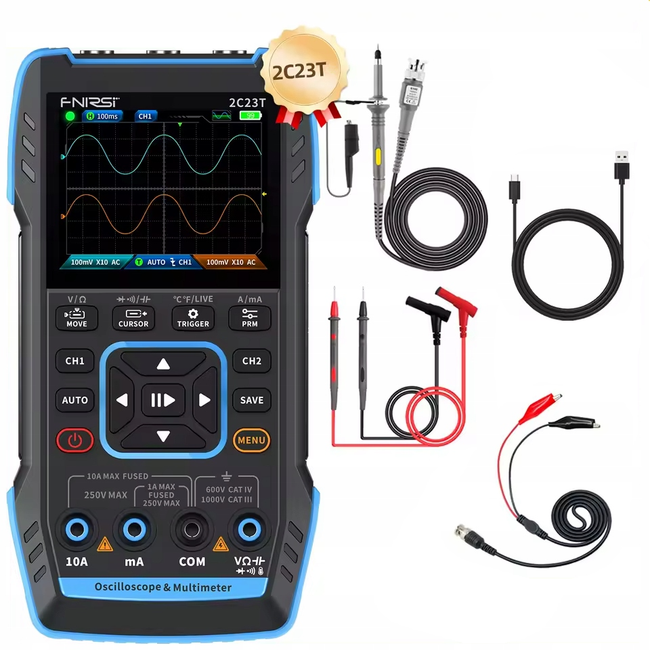

Fnirsi 2C23T - Oscyloskop, Multimetr Cyfrowy, Generator, Miernik 2-kanałowy 3w1

FNIRSI 2C23T to wszechstronne urządzenie zapro­jektowane z myślą o profesjonalnych i amatorskich inżynierach, elektronikach, oraz studentach. To kompaktowe i niezwykle funkcjonalne urządzenie łączy w sobie multimetr, oscyloskop i generator sygnału. Umożliwia wykonywanie szerokiego zakresu pomiarów i testów na jednym urządzeniu.

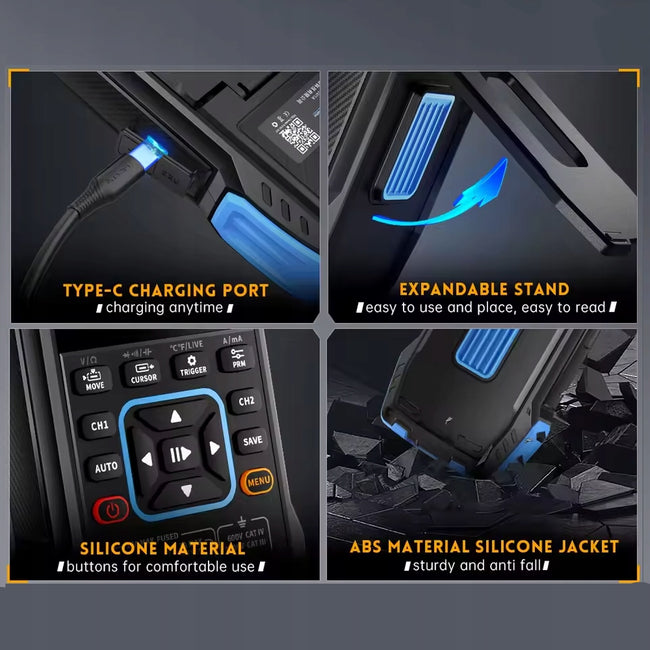

FNIRSI 2C23T wyposażono w duży kolorowy wyświetlacz o przekątnej 2.8" i rozdzielczości HD 320×240p. Jego mocna i wytrzymała konstrukcja wykorzystuje wysokiej jakości tworzywo ABS, które jest uzupełnione silikonową ochroną na rogach. To wszystko sprawia, że jest idealny do pracy nie tylko w laboratoriach i warsztatach, ale również dla pracowników terenowych.

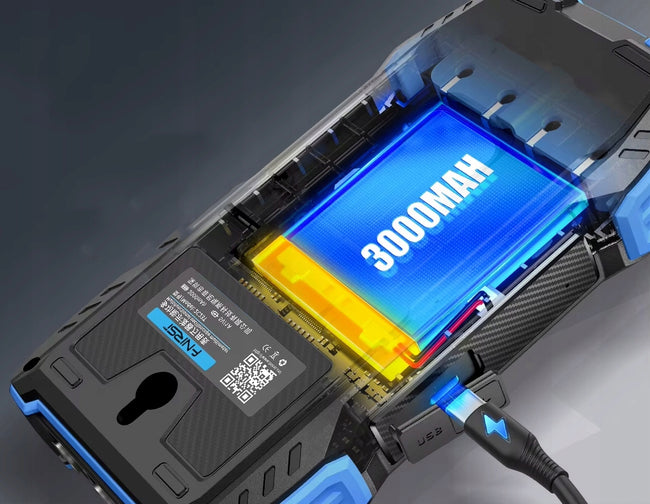

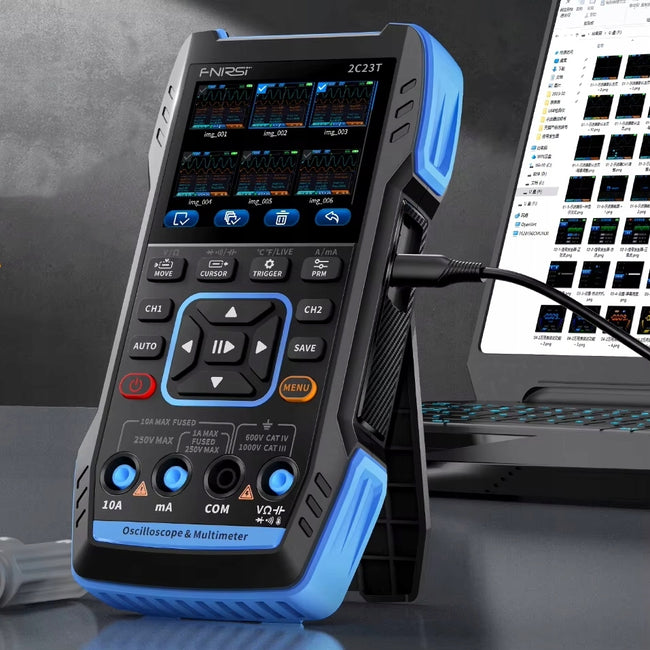

FNIRSI 2C23T jest zasilany przez zintegrowaną baterię o pojemności 3000mAh. Ładowany za pośrednictwem złącza USB-C. Naładowane urządzenie działa nawet do 6 godzin w trybie czuwania. Posiada funkcję pamięci masowej z łatwym eksportem danych do komputera za pomocą kabla USB.

Generator sygnałów generuje różne rodzaje sygnałów do testowania obwodów, co jest niezbędne do diagnozowania i debugowania urządzeń elektronicznych. Zintegrowany generator sygnału funkcyjnego DDS może generować 7 typów sygnałów funkcyjnych z maksymalną mocą wyjściową 2 MHz dla wszystkich sygnałów i krokiem 1 Hz. Częstotliwość wyjściowa, amplituda i cykl pracy są regulowane.

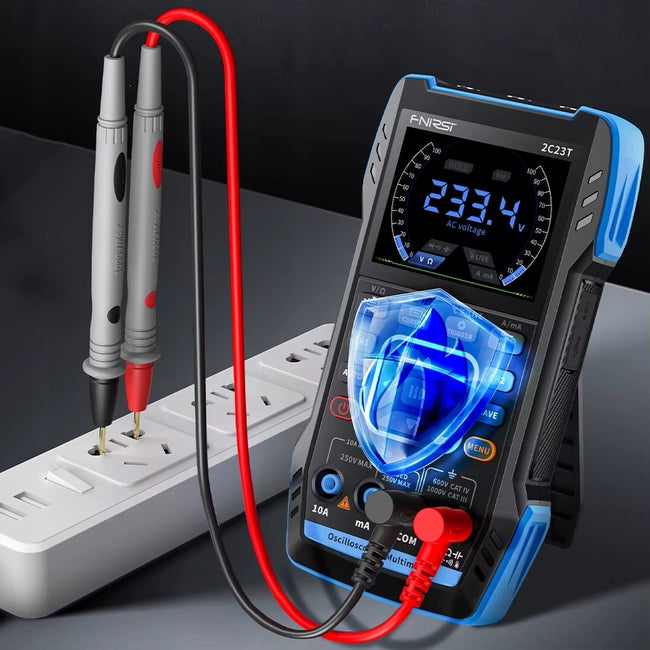

Multimetr dokładnie mierzy napięcie, prąd, rezystancję i inne parametry elektryczne. Pomiar jest łatwy dzięki automatycznemu zakresowi pomiarowemu.

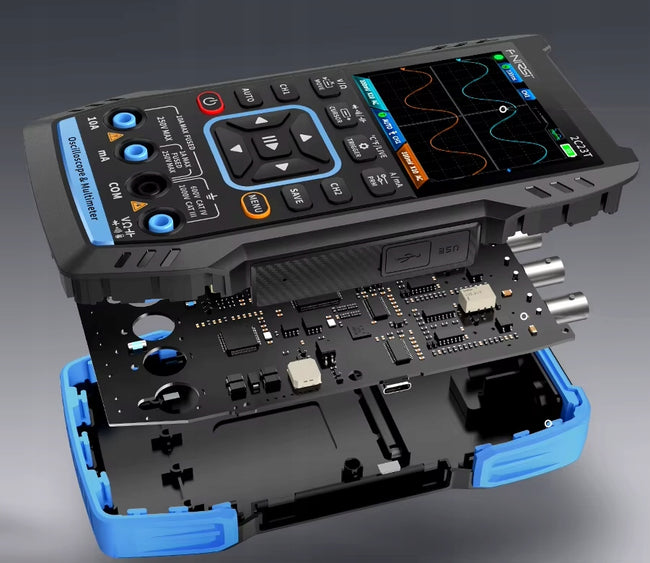

Oscyloskop to narzędzie do wizualizacji i analizy sygnałów elektrycznych w czasie rzeczywistym. Umożliwia identyfikację problemów w obwodach elektronicznych i testowanie komponentów. Oscyloskop wykorzystuje architekturę sprzętową:

• FPGA+MCU+ADC z częstotliwością próbkowania 50MS/s
• przepustowością analogową 10MHz
• wbudowanym modułem ochrony przed wysokim napięciem
• maksymalną obsługą pomiaru napięcia szczytowego ±400V

Główne cechy:

•  LCD: 2,8", HD, 320×240
•  Regulowana jasność wyświetlacza
•  Pojemność akumulatora: 3000 mAh
•  Tryb czuwania: maks. 6 godzin
•  Port ładowania: USB-C
•  Parametry wejściowe ładowania: 5V/1A
•  Język menu: angielski, rosyjski, portugalski, niemiecki, japoński
•  Wymiary: 167×89×35 mm

Specyfikacja techniczna:

 Oscyloskop:

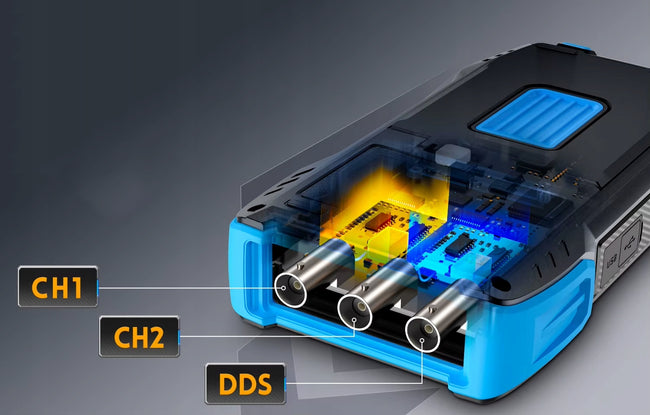

• Kanał: dwukanałowy
• Częstotliwość próbkowania: 50 M
• Przepustowość analogowa: 10M (niezależnie od dwóch kanałów 10M)
• Głębokość pamięci: 32 kb
• Impedancja: 1M?
• Zakres podstawy czasu: 50ns-10s
• Czułość pionowa: 20 mV/div-10V/div (X1)
• Maksymalne mierzone napięcie:±400V
• Tryb uruchamiania: automatyczny/nor­malny/prosty
• Typ wyzwalacza: zbocze narastające, zbocze opadające
• Tryb wyświetlania: YT/Przewijanie
• Metoda podłączenia: AC/DC
• Zapisywanie zrzutu ekranu krzywej: Tak
• Eksportowanie obrazów krzywych:Tak

 Generator:

• Kanał: jeden kanał
• Częstotliwość: 1Hz-2MHz
• Amplituda: 0,1–3,3 V

 Multimetr:

• Napięcie DC: 9,999 V~999,9 V
• Napięcie AC: 9,999 V~750,0 V
• Prąd stały: 9999µA~9.999A
• Prąd AC: 9999µA~9,999A
• Odporność: 999,9?~99,99M?
• Pojemność: 9,999 nF~99,99 mF
• Temperature:(-55~1300℃)/(-67~2372?)
• Dioda: Tak
• Test ciągłości: tak
• Wykrywanie LIVE: tak
